Aperçu
Le capteur d'immersion dans l'eau fonctionne sur le principe de la conductivité liquide. Il utilise une sonde d'électrode pour détecter la présence d'eau, puis convertit la détection en une sortie de contact sèche.
Il a deux états de sortie: normalement ouverts (NO) et normalement fermés (NC). (La valeur par défaut est généralement normalement ouverte).
Principales spécifications techniques
|
Saisir |
Électrode dédiée à la détection d'immersion dans l'eau, en acier inoxydable 316. La profondeur de l'eau minimale détectable est de 2 mm. |
|
Sortir |
Contact sec. Sort un circuit ouvert pendant l'état normal et un court-circuit pendant un état d'alarme. Capacité de contact: 3A / 30VDC, 3A / 250VAC. |
|
Puissance de fonctionnement |
DC 12V / 24V ± 5%. |
|
Courant de fonctionnement |
Pas d'état d'alarme d'eau: <10mA État d'alarme d'eau: <30mA |
|
Hauteur d'alarme d'immersion |
1,5 ± 0,5 mm. |
|
Environnement de fonctionnement |
Température: -10 degrés à 60 degrés Humidité: 20% à 95% HR (non-condensation) |
|
Environnement de stockage |
Température: -40 degrés à 65 degrés |
|
Méthode d'étanchéité |
En pot avec de la résine époxy. |
|
Spécifications du câble |
AVVR 5 * 0,3 mm², longueur de 100 cm ± 3 cm. Résistance au conducteur (69,2Ω / km 20 degré), VW-1 ignifuge de la flamme. Les dimensions du câble peuvent être personnalisées. |
|
Matériel de logement |
Alliage de zinc |
|
Dimensions |
Φ48,5 * 30 mm ± 0,1 mm |
Définitions de couleurs
Rouge:VCC positif
Noir:GND négatif
Jaune:Terminal commun Com
Bleu:Normalement fermé (NC)
Blanc:Normalement ouvert (non)
Méthode d'installation
Placer le capteur verticalement à la surface à surveiller, avec les électrodes orientées vers le bas. Lors de l'installation, faites attention au terrain de la surface de placement et choisissez le point le plus bas possible pour le placement.
- Espacement fixe des trous:42 mm.
- Taille des vis:M3 * 12 (non fourni).

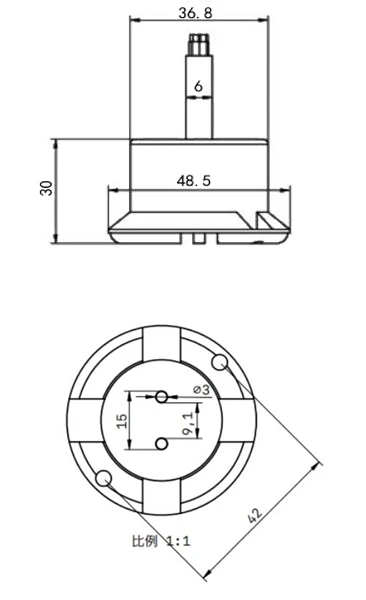

Diagramme de structure du produit (unité: mm)
